RS光学平台系列

型号︰

RS系列

品牌︰

天核

原产地︰

中国

单价︰

-

最少订量︰

-

产品描述



 RS系列平台是我公司于1990年设计的产品,经过永华不断的信息反馈,不断的改良完善,其调节装置经过三次换代,使调节更轻巧方便,并提供相应的调节设备。该产品适用于对隔振无特殊要求的环境。





    上海/太仓天核机电有限公司(原上海理工大学附属工厂、上海机械学院附属工厂)于1978年研制了 台光学隔振平台,这台平台目前还在中国科学院上海光机所正常使用。天核公司30多年来已经为中国数百家大学、科研机构及企业提供了超过15000台光学平台。公司目前在江苏太仓有7000多平方米厂房,数控机床、加工中心、大型数控机床100多台/套。光学平台的年生产能力为600套以上。平台常年备库300套,标准尺寸平台可以在48小时以内从工厂发货,10日内可以到达国内任何一家用户单位。
RS系列高精度光学平台
    RS系列高精度光学平台主要用于对于隔振没有特殊要求的场合,产品具有很高的性能价格比。
产品数据表

型号Model 台板尺寸(mm) 平台整体高度(mm) 载荷(kg) 螺孔孔径 螺孔距(mm) 支撑腿数量(只)

长度 宽度 台板厚度
RS-0906 900 600 50 800 200 M6 25 4
RS-0906 900 600 100 800 400 M6 25 4

RS-1010

RS-1208

1000

1200

1000

800

100

100

800

800

400

800

M6

M6

25

25

4

4

RS-1212

RS-1509

1200

1500

1200

900

100

100

800

800

800

800

M6

M6

25

25

4

4

RS-1510 1500 1000 100 800 800 M6 25 4
RS-1511 1500 1100 100 800 800 M6 25 4

RS-1515

RS-1810

1500

1800

1500

1000

200

200

800

800

800

800

M6

M6

25

25

4

4

RS-1812 1800 1200 200 800 800 M6 25 4
RS-2010 2000 1000 200 800 800 M6 25 4
RS-2012 2000 1200 200 800 800 M6 25 4
RS-2015 2000 1500 200 800 800 M6 25 4
RS-2412 2400 1200 200 800 800 M6 25 4
RS-2415 2400 1500 300 850 800 M6 25 4
RS-2518 2500 1800 300 850 800 M6 25 6
RS-3012 3000 1200 300 850 800 M6 25 6
RS-3013 3000 1300 300 850 800 M6 25 6
RS-3015 3000 1500 300 850 800 M6 25 6
RS-3512 3500 1200 300 850 800 M6 25 6
RS-3513 3000 1300 300 850 800 M6 25 6
RS-3515 3500 1500 300 850 800 M6 25 6
RS-4015 4000 1500 300 850 800 M6 25 8
RS-5015 5000 1500 300 850 800 M6 25 8
RS-6015 6000 1500 400 850 3000 M6 25 8

主要性能指标

载荷能力:        1000kg
动挠度系数: 1.1×10-3
相对位移:      0.22nm
台面平面度: 0.10mm/m2
调节范围:   ±50mm

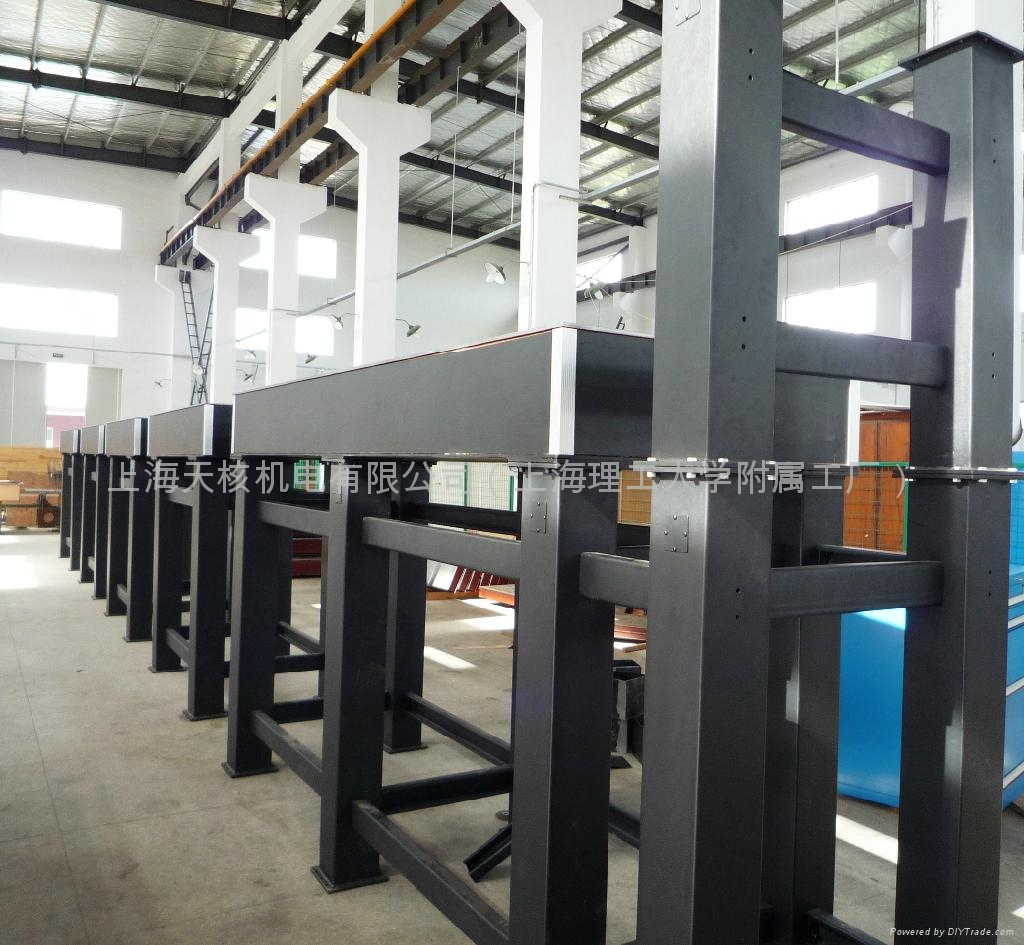

产品图片
